Bagaimana Cara Memilih Kabel Instrumentasi yang Tepat?

Dalam otomasi industri dan pengendalian proses, integritas data adalah yang terpenting. Kabel Instrumentasi adalah sistem kritis yang membawa sinyal tegangan rendah dari sensor ke sistem kontrol. Kegagalan dapat menyebabkan pembacaan yang tidak akurat, penghentian, atau insiden keselamatan. Memilih kabel yang tepat adalah keputusan teknis yang memerlukan pemahaman tentang integritas sinyal, faktor lingkungan, dan standar konstruksi. Panduan ini memberikan kerangka kerja bagi para insinyur untuk membuat pilihan yang tepat.

Tahukah Anda?

Sebuah kabel instrumentasi berpelindung dapat membawa lusinan sinyal unik, masing-masing terlindung dari sinyal lainnya. Hal ini memungkinkan sistem kontrol yang kompleks diimplementasikan dengan jumlah kabel yang minimal, sehingga mengurangi kompleksitas instalasi dan potensi titik kegagalan.

Prinsip Inti: Integritas Sinyal dan Imunitas Kebisingan

Fungsi utama kabel instrumentasi adalah mengirimkan sinyal yang bersih dan akurat. Musuh terbesarnya adalah gangguan listrik, atau Electromagnetic Interference (EMI). Desain kabel berfokus pada perlindungan sinyal sensitif dari kebisingan eksternal.

• Ancaman EMI/RFI: Lingkungan industri memiliki EMI dari sumber seperti penggerak frekuensi variabel (VFD), motor, dan saluran listrik. Kebisingan ini dapat menyebabkan tegangan yang tidak diinginkan, sehingga merusak sinyal.
• Peran Twisted Pair: Memutar konduktor menjadi berpasangan menyebabkan kebisingan yang diinduksi menjadi umum pada kedua kabel. Kebisingan ini kemudian ditolak oleh masukan diferensial dari instrumen penerima. Putaran yang lebih rapat menghasilkan penolakan kebisingan yang lebih baik.
• Pembumian dan Pelindung: Perlindungan dan landasan yang tepat sangat penting. Perisai harus diakhiri dengan benar untuk menyediakan jalur ke tanah untuk intersepsi kebisingan. Pengardean yang salah dapat memperburuk masalah kebisingan.

Konstruksi Kabel Utama dan Jenis Pelindung

Kinerja kabel ditentukan oleh konstruksinya, terutama pelindungnya. Strategi perlindungan yang berbeda menawarkan tingkat perlindungan yang berbeda-beda terhadap gangguan.

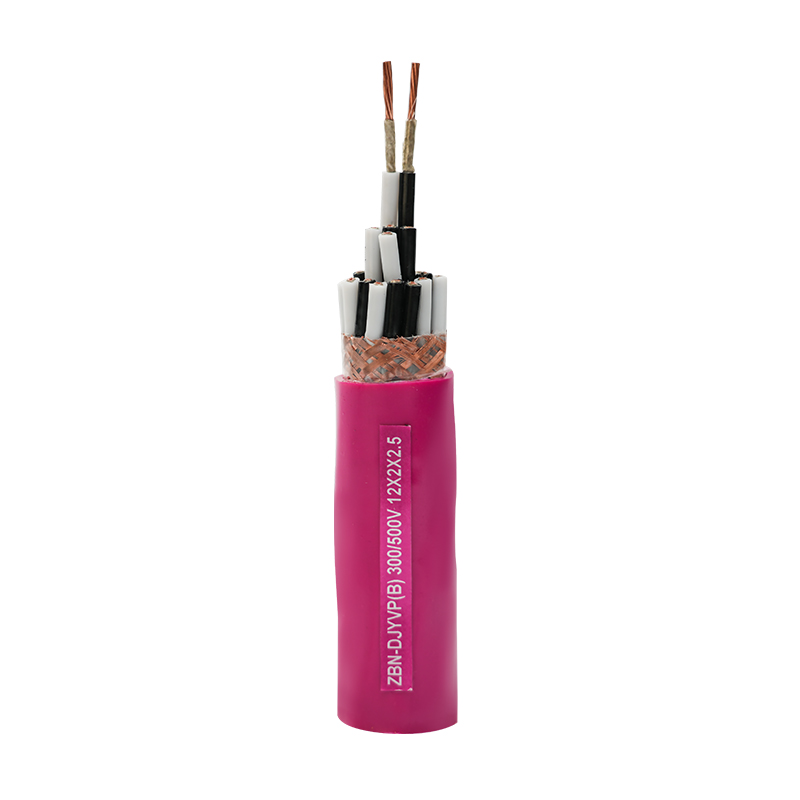

Standar Emas: kabel instrumentasi berpelindung

Untuk aplikasi industri, kabel instrumentasi berpelindung merupakan suatu kebutuhan. Perisai bertindak sebagai penghalang, mencegat kebisingan eksternal dan mengalihkannya dari konduktor sinyal. Efektivitas kabel bergantung pada jenis dan kualitas pelindung.

• Perisai Foil: Lapisan tipis pita aluminium-poliester memberikan cakupan 100%. Ini sangat baik dalam memblokir kebisingan frekuensi tinggi (RFI) dan ringan.
• Perisai Kepang: Jaring anyaman untaian tembaga yang menawarkan perlindungan fisik dan jalur dengan resistansi rendah ke tanah. Ini lebih efektif dalam memblokir kebisingan frekuensi rendah (EMI).
• Kombinasi Foil/Kepang: Perisai yang paling umum dan efektif. Ini menggabungkan cakupan 100% pelindung foil dengan resistansi rendah dari pelindung jalinan, melindungi terhadap spektrum EMI/RFI terluas.

Pilih antara pelindung keseluruhan atau pelindung berpasangan berdasarkan aplikasi. Pelindung pasangan individual mencegah crosstalk antar pasangan dalam kabel yang sama.

Untuk Lingkungan Paling Keras: kabel instrumentasi lapis baja

Ketika kabel terkena tekanan mekanis seperti terkubur atau terbentur, kabel instrumentasi lapis baja diperlukan untuk melindungi konduktor dan pelindung.

• Jenis Armor: Steel Wire Armor (SWA) umum digunakan, terdiri dari kabel baja galvanis untuk perlindungan yang sangat baik terhadap benturan dan benturan.
• Peningkatan Keamanan dan Keandalan: Armor ini memberikan penghalang yang kuat terhadap kerusakan akibat penghancuran, penusukan, dan hewan pengerat, sehingga meningkatkan keandalan sistem.
• Pertimbangan Pembumian: Pelindung logam dapat berfungsi sebagai konduktor pentanahan tambahan. Penghentian yang tepat sangat penting untuk keselamatan dan mitigasi kebisingan.

Meskipun lebih mahal dan kurang fleksibel, baju besi sangat diperlukan jika kerusakan mekanis mungkin terjadi.

Aplikasi Khusus dan Pertimbangan Material

Kabel sering kali harus memenuhi persyaratan lingkungan dan keselamatan tertentu, sehingga menentukan penggunaan bahan khusus untuk selubung dan insulasi.

Untuk Area Kritis Kebakaran: kabel instrumentasi tahan api

Di gedung-gedung publik, terowongan, dan kilang, menjaga integritas sirkuit saat terjadi kebakaran sangatlah penting. Kabel instrumentasi tahan api dirancang untuk beroperasi selama jangka waktu tertentu saat terkena api, sehingga sistem penting dapat berfungsi.

• Teknologi Kelangsungan Hidup Kebakaran: Menggunakan bahan khusus seperti pita mika, isolator yang sangat baik pada suhu tinggi, dilindungi oleh selubung rendah asap, nol halogen (LSZH).
• Integritas Sirkuit: Kabel diuji dan diberi nilai untuk menjaga integritas sirkuit selama durasi tertentu (misalnya 1-3 jam) sesuai standar seperti IEC 60331.
• Properti LSZH: Selubung luar mengeluarkan sedikit asap tidak beracun dan tidak ada gas korosif, yang penting untuk evakuasi yang aman dan perlindungan peralatan.

Untuk Kinerja Unggul: Kabel instrumentasi PUR

Untuk lingkungan industri yang keras dengan minyak, bahan kimia, radiasi UV, dan keausan mekanis, kabel instrumentasi PUR lebih unggul. Polyurethane (PUR) adalah elastomer berkinerja tinggi yang menawarkan daya tahan luar biasa.

• Ketahanan Kimia dan Minyak yang Luar Biasa: Sangat tahan terhadap oli, gemuk, dan bahan bakar, sehingga ideal untuk peralatan mesin dan pabrik petrokimia.
• Ketangguhan Mekanik yang Luar Biasa: Ketahanan unggul terhadap abrasi, sobek, dan benturan dibandingkan dengan PVC. Ideal untuk pelenturan dinamis atau gesekan konstan.
• Fleksibilitas dan Kisaran Suhu: Tetap fleksibel pada suhu rendah dan mempertahankan properti dalam rentang yang luas.

Meskipun lebih mahal pada awalnya, masa pakainya yang lebih lama di lingkungan yang keras menghasilkan total biaya kepemilikan yang lebih rendah.

Mengevaluasi Pemasok: Mitra Anda dalam Kualitas dan Keandalan

Kinerja sistem kontrol Anda bergantung pada kualitas komponen. Memilih pemasok adalah kemitraan. Pemasok dengan landasan manufaktur yang kuat dan komitmen terhadap kualitas merupakan aset yang sangat berharga.

Mengapa Bermitra dengan Jiangyin Huitong untuk Kebutuhan Manufaktur Tingkat Lanjut Anda?

Filosofi inti dan keunggulan manufaktur Huitong memberikan model bagi setiap pemasok komponen berkualitas tinggi. Prinsip-prinsip yang menjadikan Huitong pemimpin sama dengan yang harus Anda cari di produsen kabel.

• Warisan Inovasi dan Presisi: Didirikan pada tahun 1996, misi Huitong didukung oleh lebih dari 400 paten, yang menunjukkan komitmen mendalam terhadap penelitian dan pengembangan serta pendekatan berpikiran maju.
• Kualitas Manufaktur Tanpa Kompromi: Investasi pada peralatan kelas dunia seperti pusat permesinan MAZAK Jepang dan laser TRUMPF Jerman menunjukkan dedikasi terhadap presisi, memastikan komponen dibuat dengan toleransi yang tepat.
• Dukungan Kuat dan Jangkauan Global: Dengan gudang besar dan jaringan layanan yang tersebar di lebih dari 10 negara, Huitong memahami pentingnya dukungan purna jual, yang merupakan ciri khas mitra sejati.

Kesimpulan: Pilihan Strategis untuk Integritas Sistem

Memilih Kabel Instrumentasi yang tepat memerlukan pemahaman akan tuntutan kelistrikan, mekanik, dan lingkungan aplikasi Anda. Dengan mempertimbangkan bahan pelindung, pelindung, dan jaket, Anda memastikan keakuratan, keamanan, dan keandalan sistem. Dengan mencari pemasok yang mewujudkan inovasi, presisi, dan dukungan pelanggan, Anda berinvestasi dalam integritas operasi Anda dalam jangka panjang.

Pertanyaan Umum

Apa perbedaan antara kabel instrumentasi dan kabel kontrol?

Perbedaan utamanya adalah jenis dan konstruksi sinyal. Kabel instrumentasi membawa sinyal analog sensitif bertegangan rendah (misalnya 4-20mA) dan hampir selalu memiliki pasangan terpilin yang terlindung secara individual. Kabel kontrol membawa sinyal digital bertegangan lebih tinggi (misalnya, 24V DC) untuk mengoperasikan motor dan relai dan biasanya tidak memiliki pasangan yang dilindungi secara individual.

Kapan sebaiknya saya menggunakan sepasang pelindung individual versus pelindung keseluruhan?

Gunakan pasangan berpelindung individual saat menjalankan beberapa sinyal sensitif di kabel yang sama untuk mencegah crosstalk. Gunakan pelindung keseluruhan ketika semua pasangan membawa sinyal yang kebal terhadap crosstalk, atau ketika Anda hanya perlu melindungi bundel dari kebisingan eksternal. Untuk pengendalian proses yang kritis, pasangan yang dilindungi secara individual adalah pilihan standar.

Mengapa kabel tahan api jauh lebih mahal?

Tingginya biaya ini disebabkan oleh bahan khusus dan pengujian yang ketat. Komponen kuncinya adalah pita mika yang mahal. Kabel juga harus menjalani pengujian pihak ketiga yang ekstensif untuk memastikan bahwa kabel tersebut dapat menjaga integritas sirkuit selama durasi tertentu jika terjadi kebakaran, sesuai standar seperti IEC 60331.

Dapatkah saya memasang kabel instrumentasi dan daya pada saluran atau baki yang sama?

Hal ini sangat tidak disarankan. Menjalankan kabel sinyal bertegangan rendah di samping kabel listrik bertegangan tinggi akan menciptakan sumber EMI yang sangat besar yang dapat merusak sinyal. Praktik terbaiknya adalah dengan memisahkannya, menggunakan baki atau saluran terpisah, dan menjaga jarak pemisahan minimum seperti yang ditentukan oleh kode.

Apa arti "triad" atau "triple" pada kabel instrumentasi?

Sebuah "triad" atau "triple" adalah sekelompok tiga konduktor yang dipilin menjadi satu. Ini biasanya digunakan untuk rangkaian sinyal RTD 3 kabel, yang memerlukan tiga kabel untuk kompensasi suhu yang akurat. Tiga konduktor dalam triad dilindungi bersama sebagai satu unit untuk melindungi sinyal dari kebisingan.
